למסבי תמיכה בקצה כדורי בורג כדורי מסדרת FKFF יש רמות דיוק C5 ו-C7, עם דיוק מיקום C5 של ±0.05 מ"מ וחזרה של ±0.01 - ±0.02 מ"מ, מה שהופך אותם למתאימים לשימוש בציוד מדויק כגון כלי מכונת CNC. לאחר טיפול השחרת חדירה פני השטח, ביצועים מעולים נגד קורוזיה-, העמידות משופרת מאוד. החומר עשוי מפלדת סגסוגת איכותית, קשיחה ומסוגלת לעמוד בעומסים צירים ורדיאליים גדולים ולפעול ביציבות. זרימת כדור חלקה, יעילות שידור של יותר מ-90%, אפקט החיסכון באנרגיה- מדהים. התקנה נוחה, בגודל התקן התעשייה, ניתנת להתאמה במהירות לסוגי ציוד שונים.
תכונות המוצר
מאפייני הליבה של מיסבי קצה בורג FFBall FK FFBall
מיקום ושימור-בדיוק גבוה במיוחד
שימוש בתהליכי השחזה מדויקים, חספוס משטח הרכבה פחות או שווה ל-0.8μm, דיוק מיקום חוזר ±0.002 מ"מ, תואם לציוד דיוק- גבוה; עיצוב מיוחד מבטיח-טווח דיוק שיעור דעיכה מתחת ל-5%.
קשיחות גבוהה ויכולת עומס
תצורת מיסב מגע זוויתי אופטימלית + בית מחוזק עומדים בעומסים משולבים רדיאליים/ציריים תוך שמירה על יציבות בתנאי עבודה כבדים; רכיבי המפתח עוברים קרבוריזציה ומרווה (HRC58-62), ומאריכים את חיי השירות ב-30%+ בהשוואה למוצרים קונבנציונליים.
חיכוך- נמוך במהירות גבוהה-תפעול
עיצוב מותאם-דיוק ממזער התנגדות, משיג מקדם חיכוך קטן או שווה ל-0.0015 עם מהירות סיבוב מקסימלית של 10,000 סל"ד; רעש קטן או שווה ל-55dB, עיוות קטן או שווה ל-0.001 מ"מ בעליית טמפרטורה של 10 מעלות, מה שמבטיח יציבות- במהירות גבוהה.
יכולת הסתגלות נוחה מודולרית
ממשקים סטנדרטיים תואמים לברגים כדוריים של 16-80 מ"מ מיינסטרים, אוגן תומך-רכוב, מותקן על בסיס ושיטות התקנה אחרות; ממשקים הניתנים להתאמה אישית מאפשרים החלפה מהירה ללא שינוי ציוד.
עמידות בסביבות קשות
עוצב עבור תנאים תעשייתיים מורכבים עם הגנה מרובה-שכבות: טיפול משטח רב-הוכחה בפני חלודה-עומד בבדיקות ריסוס מלח במשך 48 שעות ללא קורוזיה, עמיד ביעילות לפירוק רכיבים-הנגרמת ללחות. אטמי מגע משולבים בתוך מיסבים + מכסי אבק מונעים חדירת פסולת וחלקיקים, מפחיתים בלאי פנימי ומאריכים את מרווחי התחזוקה.
תחזוקה נוחה ותמיכה מלאה במחזור החיים
חלקי בלאי להחלפה ללא ציוד פירוק, מסופקים עם כלי התקנה ומדריכי תחזוקה. מציע הנחיות בחירה ותכניות תחזוקה המותאמות למפרטי הציוד.
|
שם המוצר |
מיסבי תמיכה בקצה בורג כדורי |
|
חוֹמֶר |
45#, פלדה נושאת |
|
בַּקָשָׁה |
מכונות, ציוד אוטומציה, תעופה וחלל, צבא, ייצור מוליכים למחצה, ציוד רפואי ומכשירי מדידה מדויקים. |
|
מִפרָט |
FKFF10, FKFF12, FKFF15, FKFF20, FKFF25, FKFF30 |
|
דִיוּק |
C5, C7 |
|
אריזה |
שקית פלסטיק בקופסה או מארז עץ. |
|
זמן אספקה |
לפי דרישות הלקוח. |
פרמטרים של מפרט
|
סוּג |
d1 |
L |
H |
F |
E |
Dg6 |
A |
PCD |
B |
L1 |
T1 |
X |
Y |
Z |
|
FK 5 |
5 |
16.5 |
6 |
10.5 |
18.5 |
20 |
34 |
26 |
26 |
5.5 |
3.5 |
3.4 |
6.5 |
4 |
|
FK 6 |
6 |
20 |
7 |
13 |
22 |
22 |
36 |
28 |
28 |
5.5 |
3.5 |
3.4 |
6.5 |
4 |
|
FK 8 |
8 |
23 |
9 |
14 |
26 |
28 |
43 |
35 |
35 |
7 |
4 |
3.4 |
6.5 |
4 |
|
FK 10 |
10 |
27 |
10 |
17 |
29.5 |
34 |
52 |
42 |
42 |
7.5 |
5 |
4.5 |
8 |
4 |
|
FK 12 |
12 |
27 |
10 |
17 |
29.5 |
36 |
54 |
44 |
44 |
7.5 |
5 |
4.5 |
8 |
4 |
|
FK 15 |
15 |
32 |
15 |
17 |
36 |
40 |
63 |
50 |
52 |
10 |
6 |
5.5 |
9.5 |
6 |
|
FK 17 |
17 |
45 |
22 |
23 |
47 |
50 |
77 |
62 |
61 |
11 |
9 |
6.6 |
11 |
10 |
|
FK 20 |
20 |
52 |
22 |
30 |
50 |
57 |
85 |
70 |
68 |
8 |
10 |
6.6 |
11 |
10 |
|
FK 25 |
25 |
57 |
27 |
30 |
60 |
63 |
98 |
80 |
79 |
13 |
10 |
9 |
15 |
13 |
|
FK 30 |
30 |
62 |
30 |
32 |
61 |
75 |
117 |
95 |
93 |
11 |
12 |
11 |
1Z.5 |
15 |
|
סוּג |
d1 |
L |
H |
F |
Dg6 |
A |
PCD |
B |
X |
Y |
Z |
|
FF 6 |
6 |
10 |
6 |
4 |
22 |
36 |
28 |
28 |
3.4 |
6.5 |
4 |
|
FF 10 |
8 |
12 |
7 |
5 |
28 |
43 |
35 |
35 |
3.4 |
6.5 |
4 |
|
FF 12 |
10 |
15 |
7 |
8 |
34 |
52 |
42 |
42 |
4.5 |
8 |
4 |
|
FF 15 |
15 |
17 |
9 |
8 |
40 |
63 |
50 |
52 |
5.5 |
9.5 |
5.5 |
|
FF 17 |
17 |
20 |
11 |
9 |
50 |
77 |
62 |
61 |
6.6 |
11 |
6.5 |
|
FF 20 |
20 |
20 |
11 |
9 |
57 |
85 |
70 |
68 |
6.6 |
11 |
6.5 |
|
FF 25 |
25 |
24 |
14 |
10 |
63 |
98 |
80 |
79 |
9 |
14 |
8.5 |
|
FF 30 |
30 |
27 |
18 |
9 |
75 |
117 |
95 |
93 |
11 |
17.5 |
11 |

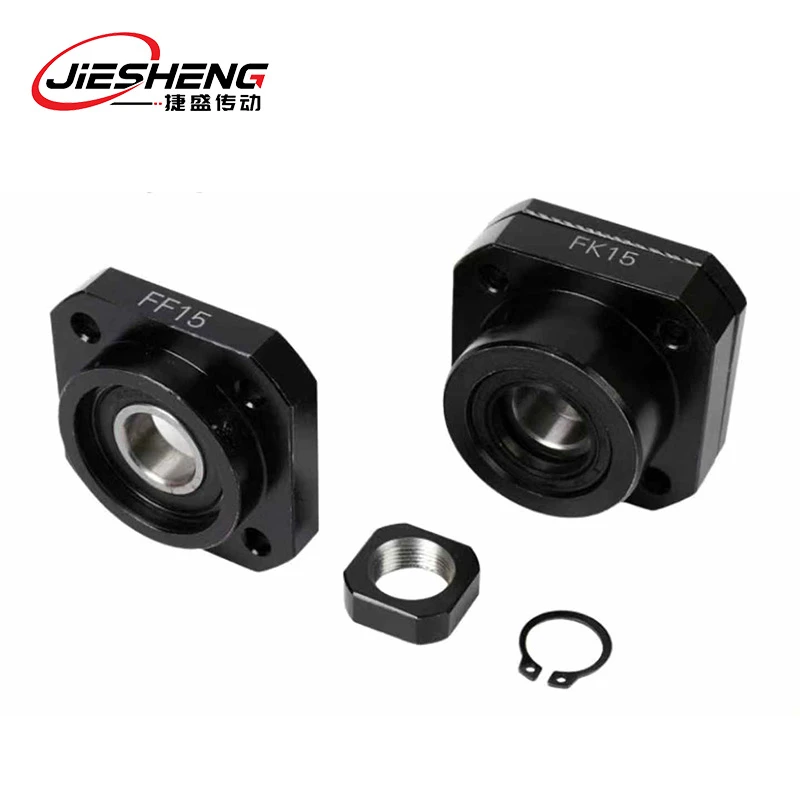

תצוגת מוצר
יישום תרחיש
יישומים של מיסבי תמיכה בקצה בורג כדור
מכונת CNC מדויקת
נותנים מענה לדרישות הדיוק-הגבוהות של חיתוך מתכת ועיבוד תבניות, תומכים אלה מספקים חזרה של ±0.002 מ"מ וקשיחות יוצאת דופן. הם מספקים בסיס יציב למערכות הזנה במרכזי עיבוד אנכיים, מחרטות אופקיות ומכונות חמישה-צירים, מה שמבטיח מיקום מדויק של ציר וצריח תוך הפחתת שגיאות מיקום הפוגעות באיכות העיבוד.
מגזר ציוד אוטומציה תעשייתית
בסיס התמיכה נותן מענה לדרישות 'היעילות-גבוהה, פעולה חלקה של ייצור אוטומטי, בסיס התמיכה מאפשר תנועה הדדית מהירה במודולים ליניאריים, רובוטים קרטזיים וקווי ייצור אוטומטיים באמצעות מקדם חיכוך נמוך או שווה ל-0.0015 ותאימות מהירות גבוהה של 10,000 סל"ד{4}. זה מפחית את ההתנגדות התפעולית ומשפר את יעילות הייצור הכוללת.
מגזר ציוד מוליכים למחצה אלקטרוניים
בהתייחס לדרישות הניקיון והדיוק של עיבוד פרוסות ושבבים, בסיס התמיכה משתמש באטמי מיסבים כדי לחסום אבק וציפוי- רב-שכבתי אנטי- נגד קורוזיה כדי לעמוד בפני לחות. זה מגן על דיוק התפעול המיקרו- של מכונות ליטוגרפיה פרוסות, ציוד לאריזת שבבים ומכונות קידוח PCB, תוך התאמה לסביבות התובעניות של סדנאות מוליכים למחצה.
מגזר המכשור הרפואי
בסיסי תמיכה עומדים בדרישות הציוד הרפואי ל"פעולה יציבה ושקטה והתאמת טמפרטורה רחבה": שמירה על ביצועים יציבים בטווח של -10 מעלות עד 60 מעלות, עם רעש תפעולי של פחות או שווה ל-55dB. מתאים לציוד הדמיה רפואי, רובוטים כירורגיים ומשאבות עירוי מדויקות, המספקים תמיכה אמינה להבטחת פעולה לטווח ארוך.
מגזר עיבוד שבבי כבד וציוד לייזר
בסיס התמיכה מספק מענה לדרישות עמידות בפני זעזועים של חיתוך-כבד וחיתוך לייזר, ומספק יכולת נשיאת עומס- גבוהה נגד עומסים מרוכבים רדיאליים/ציריים ועיצוב עמיד-לעייפות. הוא עומד בבסיס חותכי לייזר, מכונות כרסום-כבדות ומכונות כיפוף CNC, העומדים בפני פגיעות עומס בתדירות גבוהה- תוך שמירה על דיוק תפעולי הציוד.
מגזר ציוד אנרגיה חדש
בהתייחס לדרישות 'הסתגלות סביבתית + הבטחת דיוק' לייצור סוללות ליתיום וייצור פוטו-וולטאיים, בסיסי התמיכה כוללים עמידות בפני לחות ואבק המותאמת לסביבות בית מלאכה. במקביל, תמיכתם ברמת הדיוק הגבוהה- מבטיחה עובי יריעת אלקטרודות אחידה במפעלי גלגול סוללות ליתיום ודיוק ממדי בציוד לחיתוך פרוסות סיליקון פוטו-וולטאיות, ובכך לשפר את האיכות של מוצרי אנרגיה חדשים.
שירות ותמיכה
מיסבי תמיכה בקצה בורג כדור שירותים ותמיכה מיוחדים
Lorem ipsum dolor sit amet,consectetur.
טרום-התאמה אישית ותמיכה בהתאמה למכירות
+
-
לספק פתרונות תמיכה מותאמים אישית המותאמים למפרטי ציוד ספציפיים (למשל, מידות, דרישות עומס). במקביל להנפיק דוחות מהותיים ומסמכי הסמכה סביבתיים התואמים לתקני התעשייה (מותאם במיוחד למגזרי ייצור רפואי וייצור מדויק), תוך סיוע ללקוחות בהשלמת תהליכי אישור תאימות לציוד כדי להבטיח התאמת המוצר לתרחישי יישומים.
Precision In-שירות מכירות
+
-
שלח צוותים טכניים מיוחדים לקבלת-הנחיות התקנה באתר. כוונן-פרמטרי תמיכה המבוססים על צרכי תפעול ציוד כדי להבטיח שמדדים קריטיים כמו רמות רעש ודיוק מיקום עומדים בתקנים. ספק כלי התקנה מיוחדים חינם ומדריכי תחזוקה מאוירים כדי לפשט את פעולות הלקוח.
תגובה מהירה לפרסום-מכירה
+
-
זמין מוקד שירות ייעודי 24 שעות ביממה, עם פתרונות הניתנים תוך 4 שעות מרגע דיווח התקלות. חלקי חילוף נפוצים נשמרים במלאי כדי למזער את זמן השבתת הציוד.
אבטחת תחזוקה מלאה של-מחזור
+
-
תזכורות תחזוקה יזומות נשלחות ללקוחות כל 6 חודשים. המלצות תחזוקה מותאמות אישית מסופקות על סמך תנאי ההפעלה בפועל כדי להאריך את תוחלת החיים של בסיס התמיכה ולהפחית את עלויות השימוש לטווח ארוך.-
