פרטים

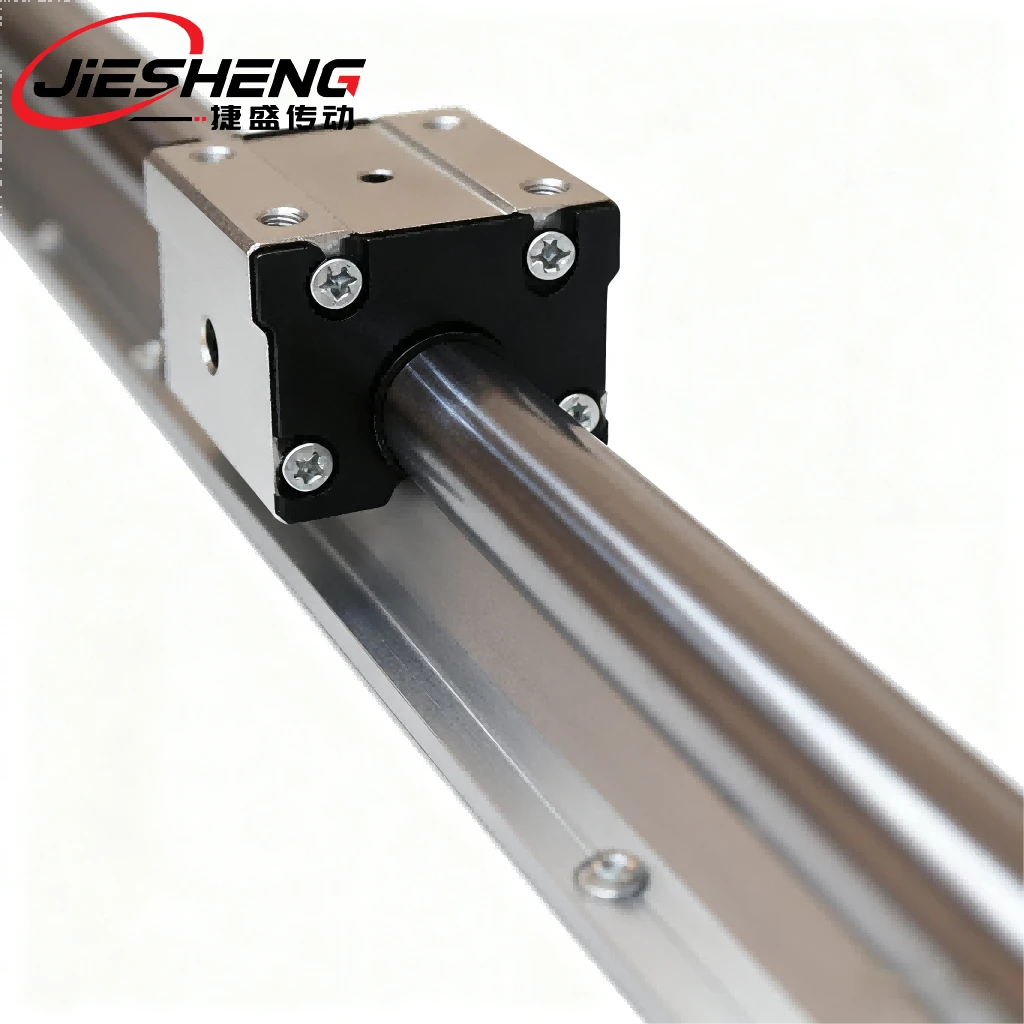

מסילת מוט ליניארי מסדרת TBR, כדרך מתגלגלת טיפוסית, כדור הפלדה הפנימי מתגלגל בין המחוון למסלול, ומעניק למשטח העומס תנועה ליניארית חלקה ומדויקת. בהשוואה למסלול המסורתי של כלי מכונות, הוא מפחית את מקדם החיכוך ל-1/50 מהמקור, מה שמפחית מאוד את חיכוך ההתנעה- ולמעשה מונע תזוזה לא יעילה, ובכך משיג בקרת הזנה-בדיוק גבוה ומיקום מדויק, ובונה בסיס יציב לפעולה יציבה של הציוד.

תכונות

דיוק מיקום-גבוה במיוחד

מדריך ליניארי מסדרת TBR בזכות גלגול הכדור המדויק, הפחתת חיכוך משמעותית, הבדל חיכוך דינמי וסטטי כמעט זניח, תנועת פלטפורמת העומס חלקה במיוחד, דיוק מיקום עד רמת המיקרון, יכול לענות על הצרכים התובעניים של ציוד עיבוד מדויק לדיוק גבוה, בתחום השחזה של עדשות אופטיות, ביצועים יוצאי דופן של שבבים אלקטרוניים ועוד תחומי ייצור יוצאי דופן.

עמידות יוצאת דופן

מצב חיכוך מתגלגל גורם לשחיקה של מסילת ההדרכה נמוכה בהרבה ממסילת ההזזה המסורתית, ומפחיתה נזקי פני השטח ועיוותים הנגרמים מחיכוך. בנוסף לפלדה באיכות-גבוהה, מחוזקת בתהליך מיוחד של טיפול בחום, אפילו בשימוש בסביבה-בעוצמה-תדירות גבוהה, אך גם כדי לשמור על תפעול דיוק- גבוה לאורך זמן, מחזור תחזוקת הציוד הוארך מאוד, מה שמפחית למעשה את העלות הכוללת של השימוש.

תפעול יעיל וחיסכון באנרגיה

מקדם חיכוך נמוך במיוחד פירושו שדרוש רק כוח מניע קטן מאוד כדי להניע את תנועת פלטפורמת העומס, בקו הייצור האוטומטי, ציוד מיון לוגיסטי וציוד הפעלה ועצירה תכופות אחר, לא רק מהירות ריצה מהירה, אלא גם להפחית משמעותית את צריכת האנרגיה, לשפר את יעילות התפעול הכוללת של הציוד, כדי להשיג מצב win-win של ייצור יעיל וחיסכון באנרגיה והפחתה בצריכת אנרגיה.

התקנה ותחזוקה נוחים

מבנה מסילת ההדרכה מתוכנן להיות קומפקטי וסביר, והתקנת הסליידר ומסילת ההדרכה פשוטה וניתנת להרכבה מהירה על ידי קיבועו לפי התהליך הסטנדרטי. התחזוקה היומית גם קלה ונוחה, באמצעות מערכת השימון המובנית-למילוי קבוע של חומר הסיכה, אתה יכול להבטיח שמסילת ההדרכה יציבה-לטווח ארוך, ללא צורך בפעולות תחזוקה מורכבות, כדי שהמשתמשים יחסכו הרבה זמן ואנרגיה.

פרמטרים של מוצר

דֶגֶם			עומס מדורג		מִשׁקָל		מידות (מ"מ)
יְחִידָה	סליידר	קוטר פיר	עומס דינמי C (N)	עומס סטטי Co (N)	סליידר (ק"ג)	מַסלוּל C ק"ג (/מ"ר)	D	h	H	E
TBR16S	TBR16UU	φ16	392	490	0.18	2.58	31	22.14	40	25
TBR20S	TBR20UU	φ20	784	1176	0.30	4.27	34	29.01	50	27.5
TBR25S	TBR25UU	φ25	1568	2352	0.60	5.9	41	31.97	60	32.5
TBR30S	TBR30UU	φ30	1764	2940	0.90	8.35	45.5	36.52	70	37.5

דֶגֶם	מידות (מ"מ)
דֶגֶם	W	G	A	B	T	M	S1	J	K	S2	C	S3	P
TBR16S	62	26	8	50	6	42	M5	50	30	φ5.5	37	M6	150
TBR20S	68	31	10	55	8	51	M6	54	37	φ5.5	40	M6	150
TBR25S	82	41	12	65	10	65	M8	65	50	φ6.6	45	M6	200
TBR30S	91	48	12	75	12	75	M8	75	60	φ6.6	55	M6	200

תמיכהיִעוּד	פִּיר מידות	דִינָמִי CN	סטָטִי CN	(מ"מ)									שיח להחליק			מִשׁקָל (ק"ג)
תמיכהיִעוּד	פִּיר מידות	דִינָמִי CN	סטָטִי CN	W	G	A	M	S1	J	K	E	h	יִעוּד	דִינָמִי CN	סטָטִי CN	מִשׁקָל (ק"ג)
TBR16UU	φ16	392	490	62	26	8	42	M5	50	30	31	18	LM16UU-OP	392	490	0.18
TBR20UU	φ20	784	176	68	31	10	51	M6	54	37	34	21	LM20UU-OP	784	1176	0.30
TBR25UU	φ25	1568	2352	82	41	12	65	M8	65	50	41	28	LM25UU-OP	1568	2352	0.60
TBR30UU	φ30	1764	2940	91	48	12	75	M8	75	60	45.5	33.5	LM30UU-OP	1764	2940	0.90
TBR16LUU	φ16	780	980	62	26	8	85	M5	50	60	31	18	LM16LUU-OP	392	490	0.36

תצוגת מוצר

תרחישי יישום

תרחישי יישום של מסילת מוט ליניארי TBR

מגזר מכונות

תואם למכונות כרסום צריחים ושולחנות עבודה של מכונות כרסום דלתות, כלי בקרה ומיקום חלקי עבודה עם דיוק בדרגת G6-; מועסק במערכות הזנת ציר של מחרטה וטחינה כדי למנוע גמגום וחוסר יישור; מתאימה להנחיית תנועת האלקטרודות של מכונת שחיקת הניצוץ, ועומדת בדרישות המיקרו-עיבוד.

ציוד אוטומציה תעשייתי

משמש במפרקים טלסקופיים וסיבוביים של זרוע רובוטית תעשייתית להפחתת צריכת האנרגיה תוך הבטחת דיוק התנועה; מותאם למנגנוני פתיחה/סגירה של תבניות פלסטיק כדי להפחית את זמן התחזוקה; מועסק בציוד להרכבת פאנלים פוטו-וולטאיים סולאריים כדי להבטיח יישור רכיבים מדויק.

מכונות הדפסה ואריזה

בתוך מכונות דפוס, כגון שינוע נייר במדפסות ותנועת גליל הדפסה; במכונות אריזה, כגון פעולות איטום ותיוג במכונות אריזת מזון, מדריכים ליניאריים של TBR מבטיחים את הדיוק והרציפות של פעולות אלו, משפרים את יעילות הייצור ואיכות המוצר.

מכונות טקסטיל

מדריכים ליניאריים TBR משרתים פונקציות מרובות במכונות טקסטיל: מקלים על תנועת המעבורת בנולים כדי למזער את חסימת החוטים; אספקת מדריכים להתאמת מתח בד עבור ציוד הדפסה וצביעה של טקסטיל; ושליטה על שגיאות מימד במכונות עיבוד עץ כגון מסורי פאנלים וספסלי עבודה מפלסים.

ציוד רפואי

דוגמאות כוללות מכשירי אבחון ומכשירי שיקום. בתוך ציוד בדיקה רפואי, מדריכים ליניאריים של TBR מקלים על העברת דגימות ומיקום בדיקה, ומבטיחים דיוק אבחון. במכונות שיקום כגון הליכונים ומיטות טיפול, הן מספקות תמיכה והדרכה יציבה לרכיבים הנעים.

יישומי בית ומשרד

מדריכים ליניאריים של TBR מוצאים יישום גם בהגדרות הבית והמשרד. הם משמשים כזרני מגירות ברהיטי פרימיום, נושאים עומסים משמעותיים תוך הבטחת פעולה חלקה; הם מכילים כונניות הזזה ודלתות ארונות תצוגה; והם מתפקדים כמכווני הזנת נייר במדפסות ומנגנוני תנועה של מחסנית טונר במכונות צילום, וממזערים חסימות נייר.

התקנה ותחזוקה

מסילת מוטות ליניאריים מסדרת TBR קלה להתקנה ולתחזוקה: ניתן לסתום את חור הכוונון בצורת -מותניים (10-15 מ"מ) של הבסיס באמצעות לוח ברזל כדי לכוונן עדין את המקביליות (±0.1 מ"מ/מ'), אין צורך לטחון את משטח הבסיס; ניתן להזריק את הזרבובית של המחוון ידנית עם גריז (גריז ליתיום בדרגה NLGI 2) או לספק אוטומטית עם גריז (Φ4mm צינור שמן), עם תקופת שימון של יותר מ-500 שעות, וההתנגדות גדלה ב-30% במקרה של חוסר גריז לאזהרה מוקדמת; המרווח של אותו סוג של חלקים הוא 0.005-0.01 מ"מ, אין צורך בכיול לאחר החלפה, זמן תחזוקה פחות או שווה ל-30 דקות ליחידה, מפחית את זמן ההשבתה.

עדות למוצר

עדות למוצר מסילה מובילה ליניארית

תהליכי ייצור וציוד

Jiesheng Transmission הוא ארגון-היי-טק המתמחה ברכיבי הילוכים אוטומטיים, עם פעולות המשתרעות על מחקר ופיתוח, ייצור, מכירות ושירות. בעל הסמכות הכוללות 'National High- Enterprise Tech' ו'SME מתמחה, מעודן, ייחודי וחדשני', הוא חבר בענף Rolling Functional Components של איגוד בוני מכונות וכלים בסין. הוא מוכר באופן עקבי כארגון 'חוזה-כבוד ואשראי-ראוי', הוא מבטיח את האיכות של מגוון המדריכים הליניאריים המלאים שלו באמצעות מומחיות מקצועית.

תהליכי ייצור וציוד

כדי לממש את היתרונות של 'דיוק גבוה, חיכוך נמוך והרכבה קלה' על פני כל מגוון המנחים הליניאריים שלה, Jiesheng Transmission הציגה קווי ייצור מתקדמים ברחבי העולם. אלה כוללים -בדיוק גבוה מכבשי גלגול קר, מכונות טחינת מובילים/שקופיות בלוק שקופיות, ציוד לטיפול בחום ומרכזי עיבוד מרוכבים בחריטה-, לצד כלי בדיקה כגון מדי עופרת, מדי פרופיל מדויקים ומערכות הדמיה. באמצעות בקרת תהליכים מקיפה, הוא מבטיח דיוק מדריך בדרגת G6 וקשיות רכיבי הליבה (למשל, פירים) ב-HRC58-64, ועומד בדרישות יישום מגוונות.

שאלות נפוצות

ש: האם זה בעייתי להתקין את המסילה הזו? יש לנו כוח אדם טכני מוגבל, מורכב מדי מחשש להתקנה?

ת: ההתקנה פשוטה מאוד! המבנה של מסילת מוביל TBR תוכנן להיות מאוד קומפקטי וסביר, אתה רק צריך לעקוב אחר התהליך הסטנדרטי, המחוון ומסילת ההדרכה קבועים, אתה יכול בקלות להשלים את ההרכבה. לא צריך טכנאים מקצועיים מיוחדים, עובדים מיומנים רגילים יכולים לפעול, יכולים לעזור לך לחסוך הרבה זמן התקנה ועלויות עבודה.

ש: אנחנו מבצעים הרכבה מדויקת של מוצרי 3C, האם מדריך ליניארי TBR יכול להבטיח שהציוד אוחז בחלקים בצורה מדויקת כשהוא פועל במהירות גבוהה?

ת: כמובן! למכוון הליניארי של TBR יש מקדם חיכוך נמוך במיוחד, פעולה חלקה ודיוק מיקום ברמת מיקרון-. אפילו במהירויות גבוהות, המדריך הליניארי TBR יכול לשלוט במדויק על תנועת משטח העומס, מה שמאפשר לציוד לאחוז במדויק חלקים, מה שעומד במלוא הדרישות הכפולות של מהירות ודיוק להרכבה מדויקת של מוצרי 3C.

ש: כיצד לשמור על מדריך לינארי של TBR?

ת: התחזוקה היומית פשוטה, פשוט הוסף חומר סיכה מיוחד דרך חור מילוי השמן באופן קבוע, ובדוק אם יש התרופפות של בלוק ההזזה ושל מסילת ההדרכה כדי להבטיח פעולה חלקה.
